4 Өндөр нарийн туузан гулсмал тээрэм урвуу

GRM Rolling Mill үйлдвэрээс гаргаж авсан 4 өндөр нарийн туузан цувих тээрэм нь дараах зориулалттай.140 мм-ээс доош өргөнтэй нарийн туузыг нарийн өнхрүүлэх. Эргэдэг гулсмал бүтэц, PLC, мэдрэгчтэй дэлгэц, серво хяналтын системээр тоноглогдсон тээрэм нь ангархай туузан материалыг маш сайн зузаан, тэгш, ирмэгийн чанараар олон дамжлагад өнхрүүлэх боломжийг олгодог. Энэ нь нарийвчлал болон үйлдвэрлэлийн уян хатан чанарыг шаарддаг өндөр үнэ цэнэтэй хэрэглээнд тохиромжтой шийдэл юм.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

GRM нэг суурин урвуу тээрэм нь цахиур ган, зэвэрдэггүй ган, хөнгөн цагаан хайлш, титан хайлш зэрэг янз бүрийн материалыг нарийн өнхрүүлэхэд тохиромжтой. Урвуу гулсмал горим нь материалын шинж чанар болон зорилтот зузаанаас хамааран уян хатан дамжуулалтын хуваарь гаргах боломжийг олгодог.

Авсаархан зохион байгуулалттай, өндөр өртөг, гүйцэтгэлийн харьцаатай энэ тээрэм нь ялангуяа жижиг, дунд хэмжээний цуврал үйлдвэрлэл, R&D програмууд болон олон төрлийн боловсруулалт хийхэд тохиромжтой.

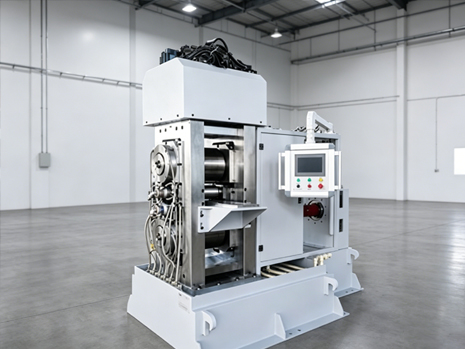

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Холбогдох материалууд

Мөнгө, мөнгөн хайлшин тууз

Хөнгөн цагаан хайлшин тууз

Хөнгөн цагаан дээр суурилсан бүрээстэй тууз

Зэвэрдэггүй ган тууз

Цахиур ган тууз

Титан хайлш ба титанаар бүрсэн тууз

Тохиргоо

Орох, гарах хоёр талдаа нэг хүлээн авах тавцан

4-өндөр эргүүлэх цувих тээрмийн үндсэн нэгж

Асинхрон өнхрөхөд зориулж бие даасан жолоодлоготой дээд ба доод өнхрөх

PLC + HMI + Servo нэгдсэн хяналтын систем

Silver alloy and titanium strip rolling on narrow strip mill

Техникийн өгөгдөл

Зогсоолын төрөл	4-Өндөр нэг суурьтай ухрах тээрэм
Оролтын зузаан	0.5-10 мм
Гаралтын зузаан	0.2 - 0.8 мм
Туузны өргөн	100-140 мм
Зузаан хүлцэл	±0.015 мм
Холхивчийн тосолгооны материал	Битүү хэлхээний автомат тос тосолгооны
Нөөц өнхрөх диаметр	Φ300 × 200 мм
Ажлын өнхрөх диаметр	Φ120 × 200 мм
Дизайн хурд	0-0.4 м/с
Rolling Force	≥ 80 Т

Давуу тал

Эргэгдэх өнхрөх загвар

Янз бүрийн материал, зузаантай уян хатан дамжуулалтын хяналт.

Өндөр нарийвчлалтай хяналт

Ургах боломжтой 4 өндөр нарийн туузан гулсмал тээрэм нь бүрэн серво хөтөч болон PLC хяналтын системээр тоноглогдсон бөгөөд зузаан нь ±0.015 мм хүртэл нарийвчлалтай байдаг.

Компакт тээрмийн тавиурын дизайн

Олон төрлийн бүтээгдэхүүний үзүүлэлт бүхий жижиг, дунд хэмжээний багц үйлдвэрлэхэд тохиромжтой, жижиг талбай бүхий нэг стенд.

Сонголтууд

Цахилгаан соронзон өнхрөх халаалтын систем (150-250 ° C)

Хүйтэн гулсмал болон дулаан өнхрөх горимуудын хооронд шилжихийг идэвхжүүлнэ.

4-өндөрөөс 2-өндөр хувиргах бүтэц

Ирээдүйн процессыг өргөжүүлэх, халуун өнхрөх хэрэглээнд зориулж нөөцлөгдсөн.

Түгээмэл асуулт

Асуулт 1: Хамгийн их туузны өргөн хэд вэ?

GRM: Туузны хамгийн дээд өргөн нь 140 мм бөгөөд нарийн туузан өнхрөхөд зориулагдсан.

Асуулт 2: Тээрэм нь зэвэрдэггүй ган, цахиурын ган боловсруулж чадах уу?

GRM: Тийм ээ. Манай 4 өндөр нарийн туузан гулсмал тээрэм нь зэвэрдэггүй ган, цахиурын ган зэрэг өнхрөхөд хэцүү материалд тохиромжтой.

Асуулт 3: Тээрэм нь нунтаглах эсвэл даршилж авах шугамтай ажиллах боломжтой юу?

GRM: Тийм ээ. GRM нь зөөлрүүлэх шугам, даршилж авах систем, ороомогтой харьцах төхөөрөмж зэрэг нэгдсэн шийдлүүдийг санал болгож чадна.

GRM нь нарийн туузан өнхрөх шийдлүүдэд мэргэшсэн бөгөөд тоног төхөөрөмжийг өндөр нарийвчлал, найдвартай байдал, зардлын хэмнэлттэй болгодог. Ганц суурьтай урвуу тээрэмээс гадна бид авсаархан олон тулгуурт цувих тээрэм, тасралтгүй цувих шугам, захиалгат металл боловсруулах системийг санал болгож байна.
Материал болон үйлдвэрлэлийн хэрэгцээнд тохирсон гулсмал шийдлийг авахын тулд өнөөдөр бидэнтэй холбоо барина уу.
