Нарийвчилсан зэс хавтгай утсанд зориулсан зургийн болон өнхрөх нэгдсэн шугам

GRM-ийн нарийн зэсийн хавтгай утас татах, өнхрүүлэх нэгдсэн шугам нь утас татах, нарийн өнхрүүлэх, онлайн хэмжилт, автоматаар авах үйл явцыг нэг тасралтгүй үйл явцад нэгтгэсэн тусгай зориулалтын зэс хавтгай утас үйлдвэрлэх шийдэл юм. Трансформаторын дамжуулагч, CTC дамжуулагчийн үйлдвэрлэл, пааландсан тэгш өнцөгт утас, EV моторын хавтгай утас үйлдвэрлэхэд зориулагдсан уг шугам нь 400 м/мин хурдтай байдаг. Энэхүү нэгдсэн систем нь үр ашгийг дээшлүүлж, материалын боловсруулалтыг бууруулдаг.

Лавлагаа илгээх

Үнэлгээ: 5.0

(Үнэлгээний тоо: 1)

Бүтээгдэхүүний тодорхойлолт

GRM-ийн нэгдсэн зураг, гулсмал шугам нь утас татах, нарийн өнхрүүлэх, онлайн хэмжилт, автоматаар авах зэрэг үйл ажиллагааг тасралтгүй нэг үйлдвэрлэлийн процесст нэгтгэдэг. Энэхүү систем нь соронзон утас, трансформаторын дамжуулагч, CTC дамжуулагч, EV мотор зэрэгт ашиглагддаг өндөр нарийвчлалтай зэс хавтгай утас үйлдвэрлэхэд зориулагдсан.

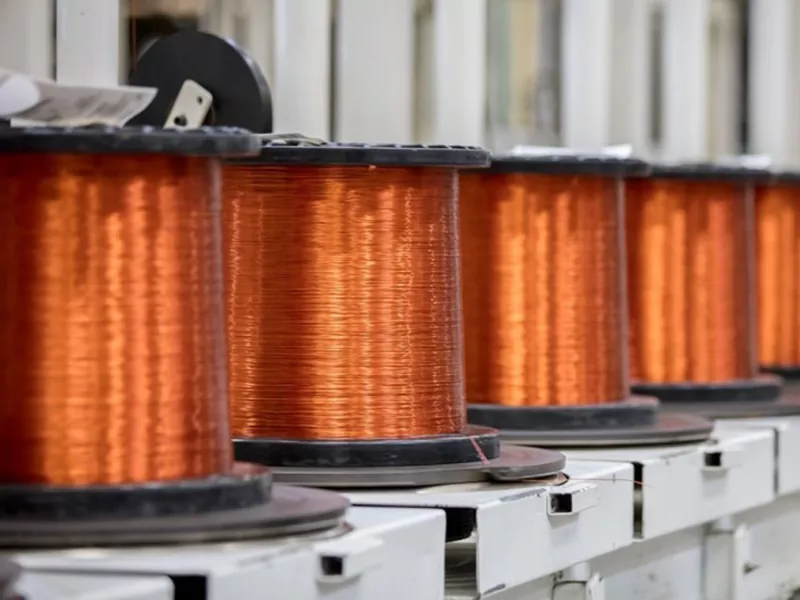

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM нэгдсэн хавтгай утас үйлдвэрлэх шугам нь тасралтгүй ажиллах зориулалттайзэс утсыг нарийн хавтгай дамжуулагч болгон боловсруулаххатуу хэмжээст хүлцэл, маш сайн гадаргуугийн чанар.

Зурах, өнхрүүлэх үйл явцыг нэг үйлдвэрлэлийн системд нэгтгэснээр уг шугам нь үйлдвэрлэлийн үр ашгийг эрс сайжруулж, гар аргаар харьцах ажиллагааг багасгаж, үйлдвэрлэлийн урт хугацааны туршид бүтээгдэхүүний тогтвортой байдлыг хангадаг.

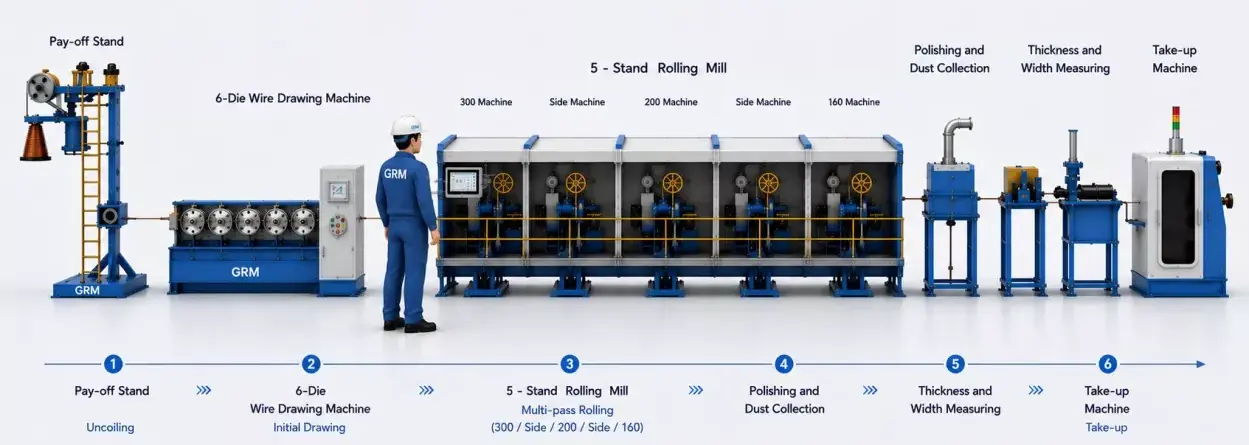

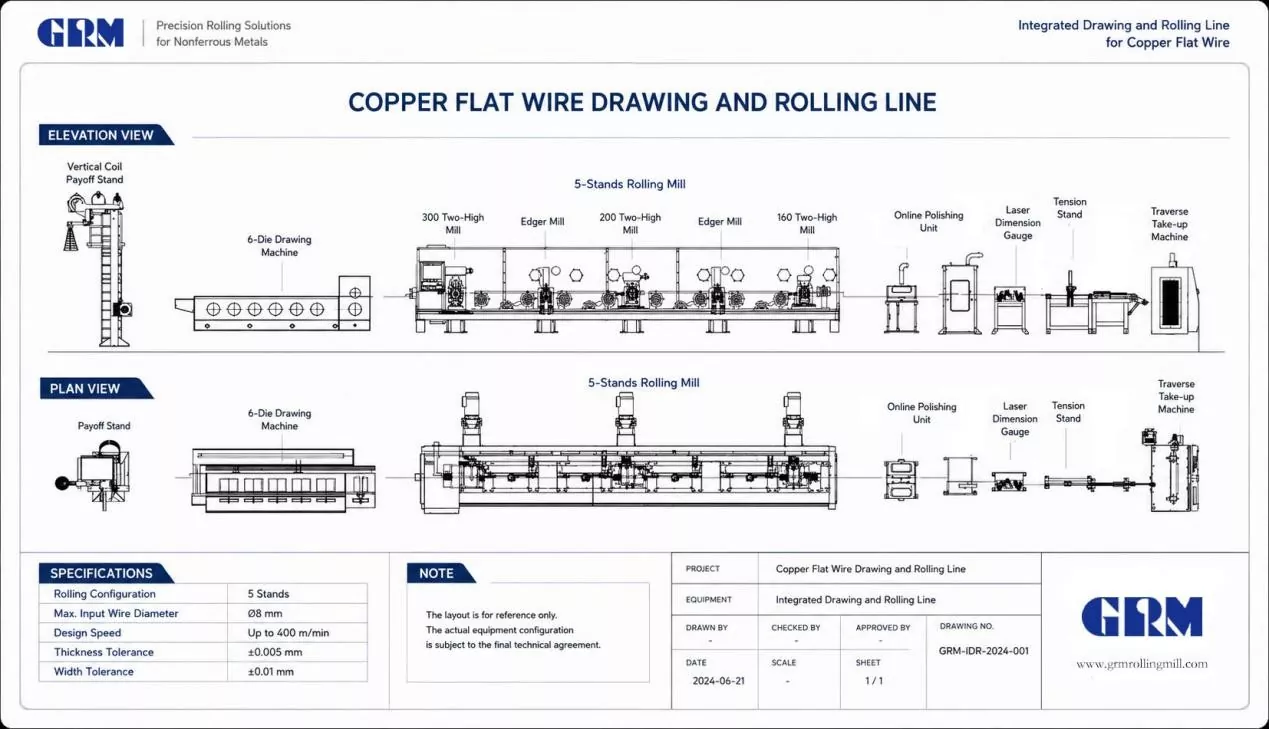

Integrated copper flat wire drawing and rolling line production process

Уян хатан, үр ашигтай дизайн

Босоо ороомгийн төлбөрийн тавиур: 1 багц

DLF6D/500 Зургаан үхрийн зургийн машин: 1 багц

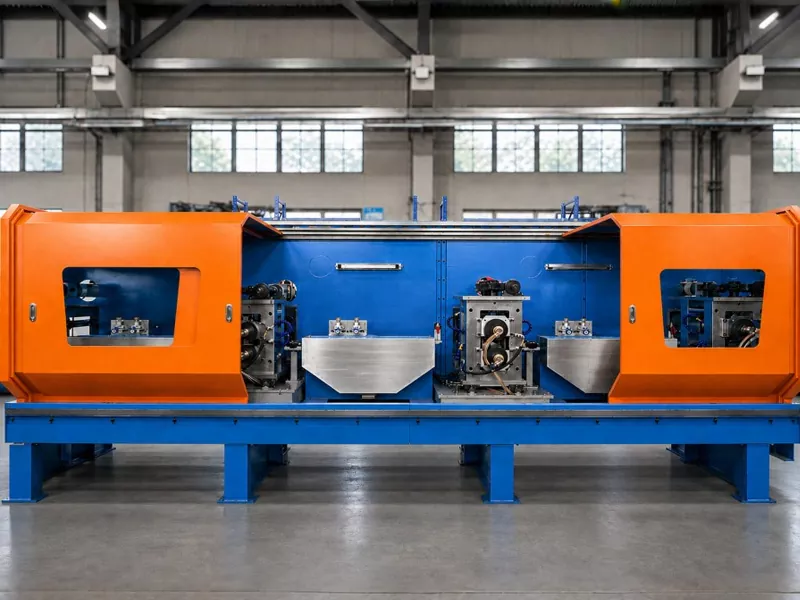

Хоёр өнхрөх нарийн цувих тээрэм: 3 багц

Хажуугийн цувих тээрэм: 2 багц

Онлайн өнгөлгөө, тоос цуглуулах төхөөрөмж: 1 багц

Онлайн зузаан, өргөн хэмжих төхөөрөмж: 1 багц

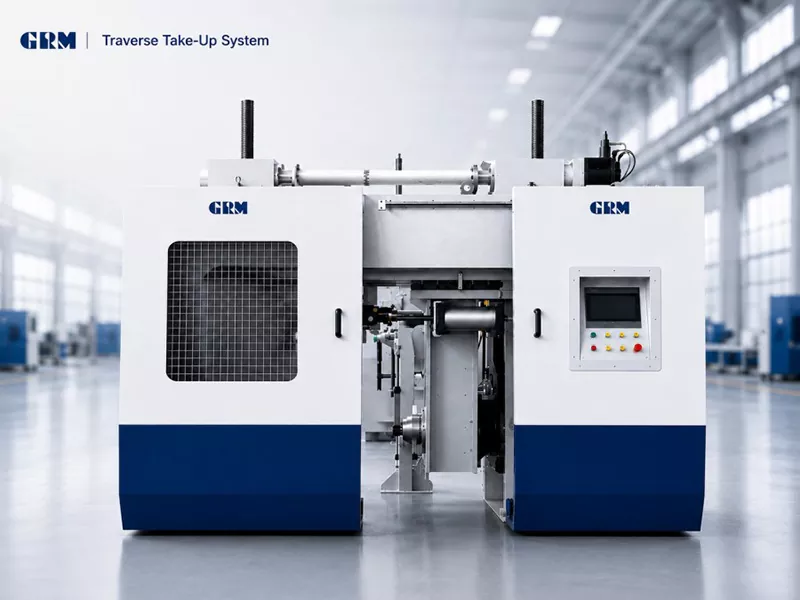

Хөндлөн татах машин: 1 багц

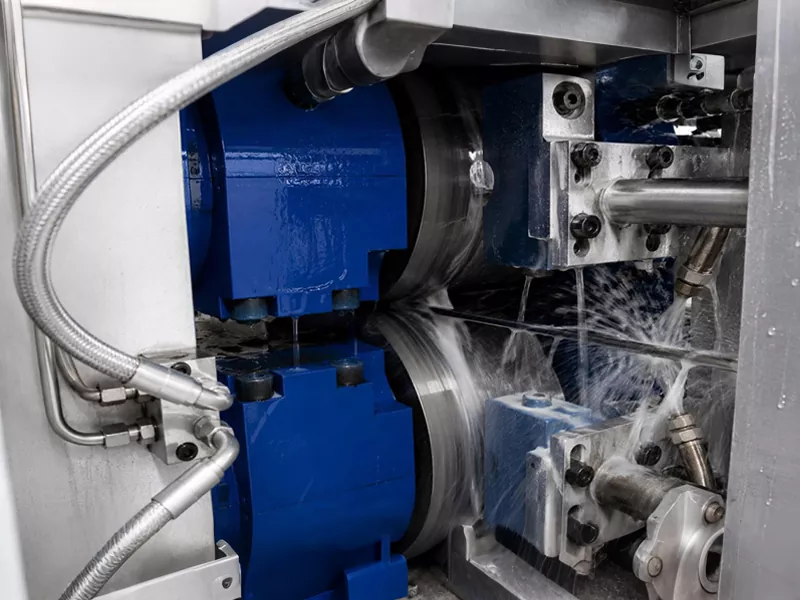

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Зэс утас үйлдвэрлэх иж бүрэн шугам

Нарийвчилсан зэс хавтгай утсыг татах, өнхрүүлэх нэгдсэн шугам нь цахилгаан дамжуулагчийн үйлдвэрлэлд өндөр хэмжээст нарийвчлалыг шаарддаг. Хамгийн дээд тал нь 400 м/мин хурдтай, энэ нь зэс хавтгай утсыг томоохон хэмжээний тасралтгүй үйлдвэрлэхэд тохиромжтой.

Уламжлалт бие даасан гулсмал процессуудтай харьцуулахад нэгдсэн шугам нь завсрын материалыг зөөвөрлөж, бүхэл бүтэн үйлдвэрлэлийн явцад хэмжээсийн тогтвортой байдлыг хангадаг.

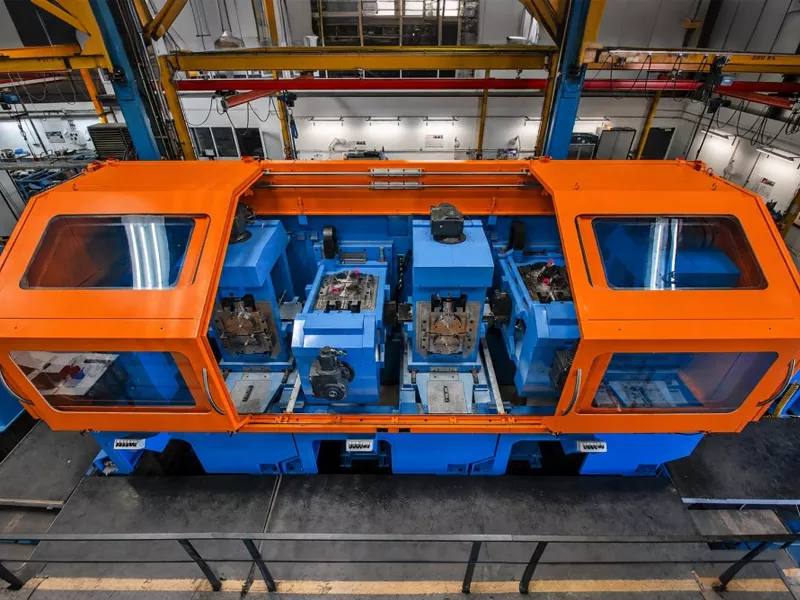

GRM integrated copper flat wire production line with 5-stand rolling mill

* Үйлдвэрлэлийн шугамын үйл явцыг хэрэглэгчийн бүтээгдэхүүний хэмжээсийн дагуу өөрчилж болно

ТЕХНИКИЙН ҮЗҮҮЛЭЛТҮҮД

Тохиргоо 5 тулгууртай Rolling Mill		GRM
Эхний хоёр өндөр тээрэм	Ø мм	300
Эхний Эдгер миль	Ø мм	155
Хоёр дахь хоёр өндөр тээрэм	Ø мм	200
Хоёрдугаар Эдгер миль	Ø мм	155
Гуравдугаарт Хоёр өндөр тээрэм	Ø мм	160
Дизайн хурд	м/мин	400
Хамгийн их Intel утас	Ø мм	8
Дууссан хүлцэл	мм	зузаан: ±0.005 өргөн: ± 0.01
Ердийн Дууссан Хавтгай утасны хэмжээтэй хүрээ	мм	зузаан: 2.0-12 өргөн: 0.5-4.0

Ердийн програмууд

Пааландсан тэгш өнцөгт соронзон утас

CTC тасралтгүй дамжуулагч дамжуулагч

EV мотор үсний хавчаар дамжуулагч

EV моторт хавтгай утас үйлдвэрлэл

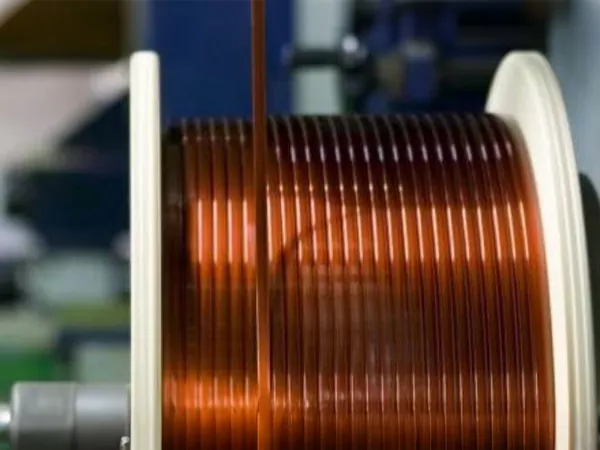

Enameled rectangular magnet wire produced on GRM line

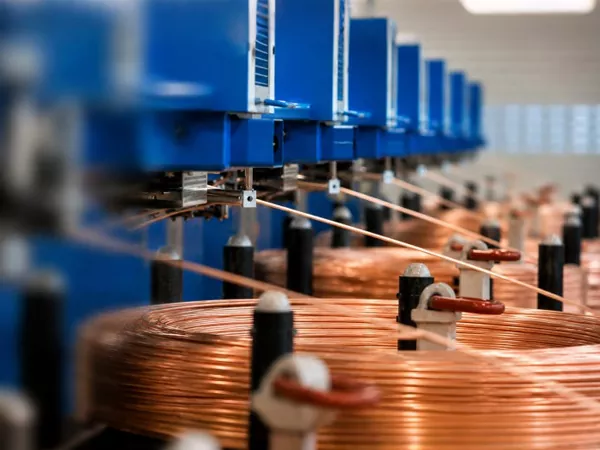

CTC continuously transposed conductor production

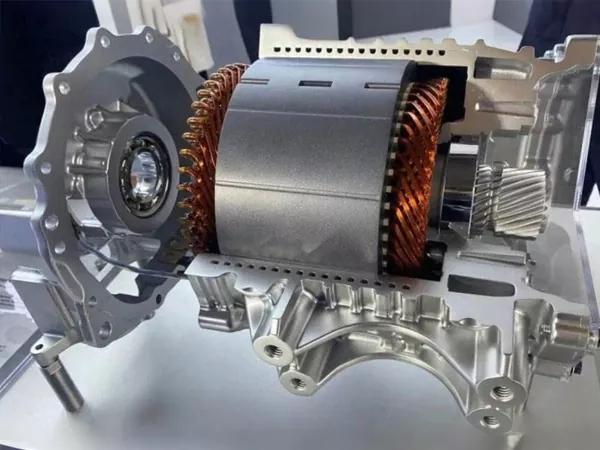

EV motor hairpin conductor flat wire production

Түгээмэл асуулт

1. Энэхүү үйлдвэрлэлийн шугам нь трансформаторын хэрэглээнд зориулж зэс хавтгай утас үйлдвэрлэж чадах уу?

Тиймээ, уг шугам нь трансформаторын дамжуулагч, соронзон утас болон бусад цахилгааны хэрэглээний өндөр нарийвчлалтай зэс хавтгай утас үйлдвэрлэх зориулалттай.

2. Нарийвчлалтай зэс хавтгай утсыг зурах, гулсуулах нэгдсэн шугамыг өөрчлөх боломжтой юу?

Тийм ээ, GRM нь таны оролтын материал, бэлэн утасны хэмжээ, үйлдвэрлэлийн шаардлагад үндэслэн тохируулсан үйлдвэрлэлийн шугамын шийдлүүдийг санал болгодог.

3. Нарийвчлалтай өнхрөх процесс нь ямар нарийвчлалд хүрч чадах вэ?

Энэхүү систем нь ± 0.005 мм хүртэл зузаантай, ± 0.01 мм хүртэл өргөнтэй, зэсийн хавтгай утсыг нарийн үйлдвэрлэх боломжтой.

4. Яагаад тусдаа машинуудын оронд нэгдмэл зураг, гулсмал шугамыг сонгох хэрэгтэй вэ?

Зэс хавтгай утас үйлдвэрлэх нэгдсэн шугам нь үр ашгийг дээшлүүлж, материалын гаралтыг бууруулж, бүтээгдэхүүний тогтвортой байдлыг хангадаг.

Зэсийн хавтгай утас үйлдвэрлэх тусгай шийдлийг хайж байна уу?

GRM нь таны материалын тодорхойлолт, бэлэн утасны хэмжээсүүд болон хэрэглээний доод урсгалын шаардлагад тулгуурлан инженерийн иж бүрэн шийдлүүдийг хангадаг.

Манай инженерийн багтай холбогдож техникийн зөвлөгөө авах, захиалгат үйлдвэрлэлийн шугамын зураг төсөл авах боломжтой.
