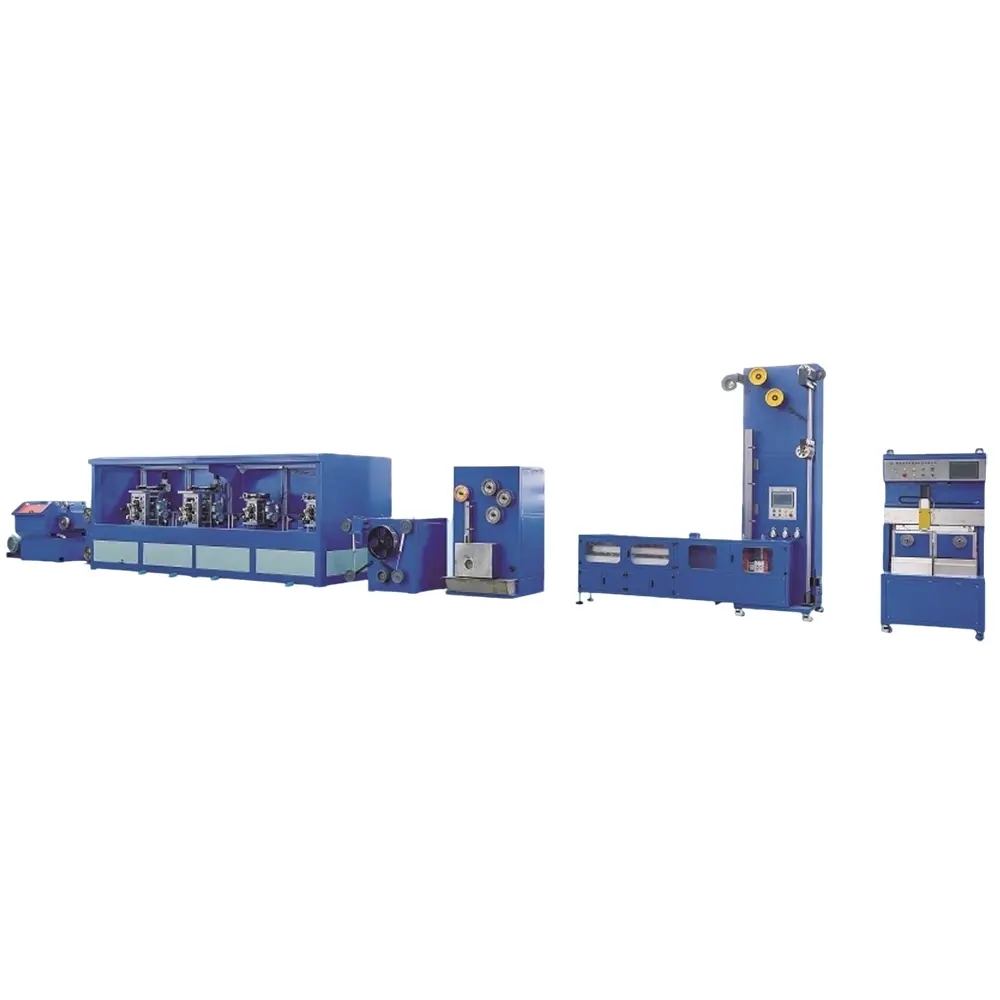

Фотоволтайк гагнуурын туузан гулсмал тээрмийн хэт өндөр нарийвчлалтай хяналтыг хэрхэн яаж хийх вэ

       Фотоволтайк туузан гулсмал тээрэм нь ихэвчлэн өндөр нарийвчлалтай серво хяналтын систем, дэвшилтэт илрүүлэлт, санал хүсэлтийн механизм, оновчтой механик бүтцийг ашиглан хэт өндөр нарийвчлалтай хяналтыг бий болгодог.

1.Өндөр нарийвчлалтай серво хяналтын систем

       Серво моторын хөтөч: Фотоволтайк гагнуурын туузан гулсмал тээрмийн дээд ба доод булыг ихэвчлэн EA180 цуврал серво мотор гэх мэт өндөр нарийвчлалтай серво мотороор удирддаг. Эдгээр серво моторууд нь өндөр нарийвчлалтай, хурдан хариу үйлдэл үзүүлэх шинж чанартай бөгөөд энэ нь булны хурд, байрлалыг нарийн хянах боломжтой бөгөөд дээд ба доод булны бүрэн синхрончлолыг хангадаг. Синхрончлолын нарийвчлал нь маш өндөр түвшинд хүрч, ингэснээр гагнуурын туузыг өнхрүүлэх нарийвчлалыг баталгаажуулдаг.

       Өндөр гүйцэтгэлтэй хяналтын алгоритм: EM730 цувралын давтамж хувиргагч дээр суурилуулсан өндөр гүйцэтгэлтэй алгоритм зэрэг моторын хяналтын дэвшилтэт алгоритмуудыг ашигласнаар хүчдэлийн хэлбэлзэлд хурдан хариу үйлдэл үзүүлж, хүчдэлийн тогтвортой байдлыг нарийн хянах боломжтой. Моторын гаралтыг бодит цаг хугацаанд хянаж, тохируулснаар өнхрөх явцад янз бүрийн хүчин зүйлээс үүдэлтэй хурцадмал байдлын өөрчлөлтийг үр дүнтэй нөхөж, гагнасан туузны хэмжээсийн нарийвчлалыг баталгаажуулах боломжтой.

2.Нарийвчилсан илрүүлэлт, санал хүсэлтийн механизм

       Онлайн илрүүлэх төхөөрөмж: лазерын өргөн хэмжигч, онлайн зузаан хэмжигч гэх мэт өндөр нарийвчлалтай онлайн илрүүлэх хэрэгслээр тоноглогдсон. Эдгээр хэрэгслүүд нь гагнуурын туузны өргөн, зузаан болон бусад хэмжээст параметрүүдийг микрометр хүртэлх нарийвчлалтайгаар бодит цаг хугацаанд хянах боломжтой. Жишээлбэл, лазерын өргөн хэмжигч нь гагнуурын туузны өргөнийг онлайнаар хэмжиж, өгөгдлийг микроконтроллерийн системд бодит цаг хугацаанд оруулах боломжтой.

       Хаалттай хэлхээний санал хүсэлтийн хяналт: Онлайн илрүүлэх төхөөрөмжийн мэдээллийн санал хүсэлт дээр үндэслэн гулсмал тээрэм нь хаалттай хүрд хяналтын системийг ашигладаг. Гагнуурын туузны хэмжээтэй хазайлт нь тогтоосон хэмжээнээс хэтэрсэн тохиолдолд хяналтын систем нь автоматаар хазайлтын дохиог серво мотор эсвэл бусад идэвхжүүлэгч, тухайлбал, гишгүүрийн моторыг жолооддог микроконтроллерийн системд өгнө. Гагнуурын туузны хэмжээг нарийн хянахын тулд өт арааны механизм, шураг бариул зэрэг дамжуулах төхөөрөмжүүдээр гулсмал тээрмийн даралт, зай эсвэл хурдыг нарийн тохируулдаг.

3.Механик бүтцийн оновчтой загвар

       Өндөр нарийвчлалтай цувих тээрэм боловсруулах: Цулхах тээрэм нь фотоволтайк гагнуурын туузан цувих тээрмийн гол бүрэлдэхүүн хэсэг бөгөөд түүний боловсруулалтын нарийвчлал нь гагнуурын туузны чанарт шууд нөлөөлдөг. Зуурах тээрэм нь гадаргуугийн барзгаржилт багатай (Ra ≤ 0.02 μ м гэх мэт) өндөр нарийвчлалтай боловсруулалтын технологийг нэвтрүүлж, өнхрөх тээрмийн хооронд жигд, тогтмол зайг хангаж, улмаар гагнуурын туузны зузаан, өргөний нарийвчлалыг баталгаажуулдаг.

       Өнхрөх элэгдлийг нөхөх механизм: Урт хугацааны ашиглалтын үед цувих тээрмийн элэгдлийг нөхөхийн тулд цувих тээрэмд тохирох нөхөн олговрын механизмыг зохион бүтээсэн. Жишээлбэл, дээд ба доод булны электрон арааны харьцааг нарийн тохируулах замаар механик элэгдлийг нөхөж, булны өнхрөх нарийвчлалыг үргэлж өндөр түвшинд байлгах боломжийг олгодог.

       Тогтвортой хүрээний бүтэц: цувих тээрмийн хүрээ нь цувих явцад чичиргээ, хэв гажилтыг үр дүнтэй бууруулах боломжтой цутгамал цутгамал бүтэц гэх мэт өндөр бат бэх, өндөр хатуулаг материал, бүтцийн дизайныг ашигладаг. Тогтвортой хүрээний бүтэц нь цувих тээрэмд найдвартай дэмжлэг үзүүлж, гулсмал тээрмийн байрлалын нарийвчлал, хөдөлгөөний нарийвчлалыг хангахад тусалдаг бөгөөд ингэснээр гагнасан туузыг өндөр нарийвчлалтай өнхрөхөд хүргэдэг.

       Даралтыг автоматаар тохируулах төхөөрөмж: Зарим цувих тээрэм нь өт арааны механизм, шураг бариулаас бүрдсэн систем зэрэг даралтын автомат тохируулагч төхөөрөмжөөр тоноглогдсон бөгөөд энэ нь гагнуурын туузны хэмжээ илрүүлэх өгөгдлийн дагуу гулсмал тээрмийн даралтыг автоматаар тохируулж, гагнуурын туузны өргөн, зузаан нь нарийвчлалын шаардлагад нийцэж, хэмжээ хязгааргүй даралтын зөрүү үүсэхээс сэргийлдэг.
