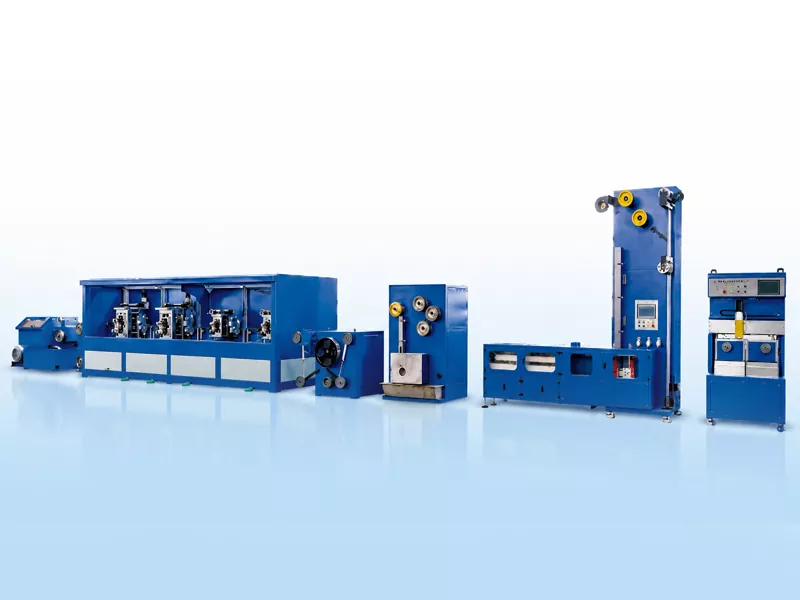

PV шинийн тууз үйлдвэрлэх шугам

GRM PV шинийн тууз үйлдвэрлэх шугам нь TU1 хүчилтөрөгчгүй зэс дугуй утсыг өндөр нарийвчлалтай цагаан тугалга бүрсэн хавтгай дамжуулагч тууз болгон тасралтгүй боловсруулах зориулалттай. Энэ шугам нь PV харилцан холболтын тууз, шинийн тууз, цацруулагч шинийн тууз үйлдвэрлэхэд тохиромжтой.
Энэхүү иж бүрэн шугам нь утас татах, нарийн өнхрөх, тасралтгүй зөөлрүүлэх, флюс боловсруулах, халуунд дүрэх цагаан тугалга бүрэх, автоматаар авах зэрэг үйл ажиллагааг нэгтгэдэг. Энэ нь PV тууз үйлдвэрлэгчдэд өргөн, зузааны нарийвчлал, цагаан тугалга бүрэх чанар, туузны шулуун байдал, ороомгийн тогтвортой байдлыг хянахад тусалдаг.
GRM шинийн тууз үйлдвэрлэх шугам нь ойролцоогоор 26 м урт, 3 м өргөн, нийт шугамын жин 14 тонн орчим. Зэс утасны хэмжээ, бэлэн туузны хэмжээ, тугалга хийх хурд, авах арга зэргээс шалтгаалан дизайны хурд нь 150 м / мин хүртэл хүрч болно. Ердийн үйлдвэрлэлийн нөхцөлд сарын гарц ойролцоогоор 60-80 тонн хүрч болно.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Зэс утаснаас эхлээд дууссан шинийн тууз хүртэл

PV шинийн тууз үйлдвэрлэх шугам нь голчлон зэс утсыг түүхий эд болгон ашигладаг. Эхлээд утсыг өнхрөхөд шаардагдах диаметр хүртэл татаж, дараа нь олон тулгуурт нарийн өнхрүүлэх замаар хавтгай тууз үүсгэдэг. Зэс туузыг өнхрүүлсний дараа механик шинж чанараа тохируулахын тулд тасралтгүй зөөлрүүлэх замаар дамжуулж, дараа нь флюс боловсруулалт, халуунд цагаан тугалга бүрэх ажлыг гүйцэтгэдэг. Эцэст нь, бэлэн туузыг автомат авах системээр ороомог эсвэл бин ороомог дээр орооно.

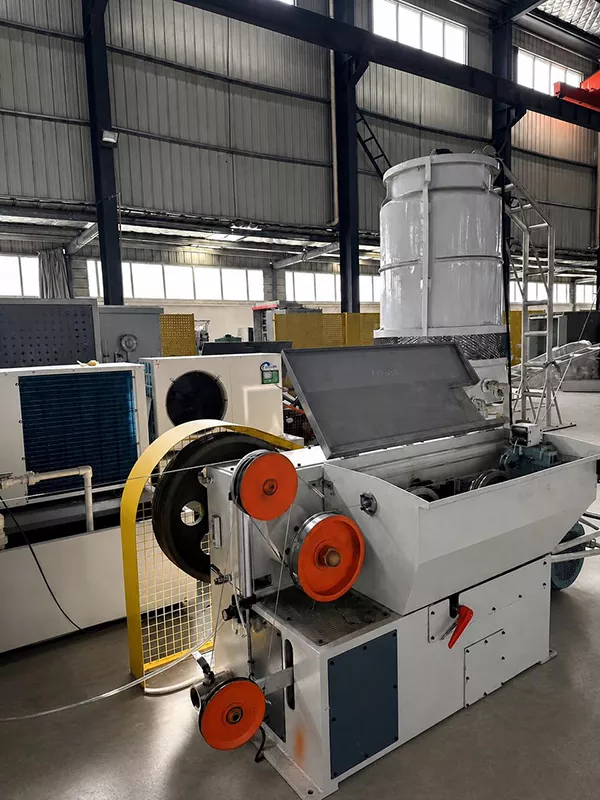

Зурах машин

Зэс утсыг 2.6-3.0 мм-ийн диаметртэй хэвэнд оруулан өнхрүүлэхэд бэлэн болгоно.

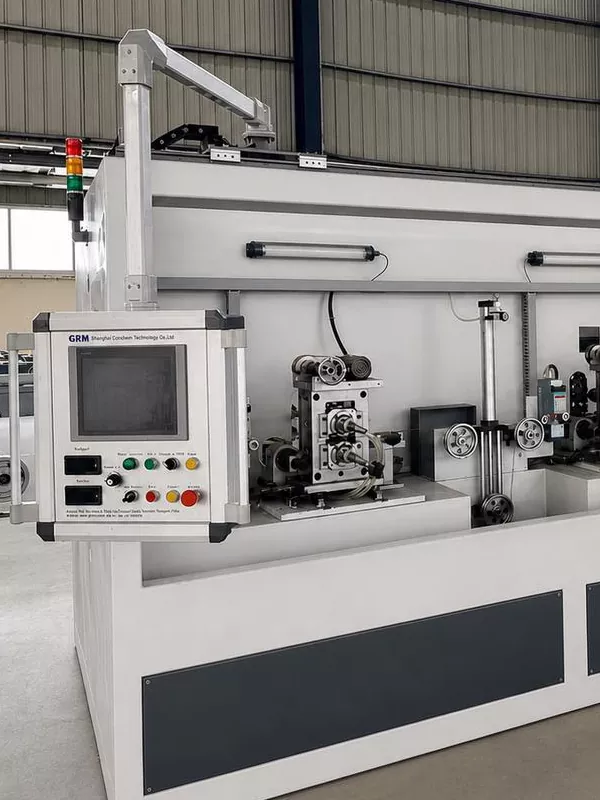

4 өнхрөх тавиур

Бөөрөнхий зэс утсыг хавтгай тууз болгон өнхрүүлж, өргөн, зузааны нарийвчлалыг хянадаг.

Хатаах

Зэс туузны механик шинж чанарыг сайжруулахын тулд инертийн хийн хамгаалалт, эргэлтийн усыг хөргөх замаар богино залгааны аргаар халаах аргыг ашигладаг.

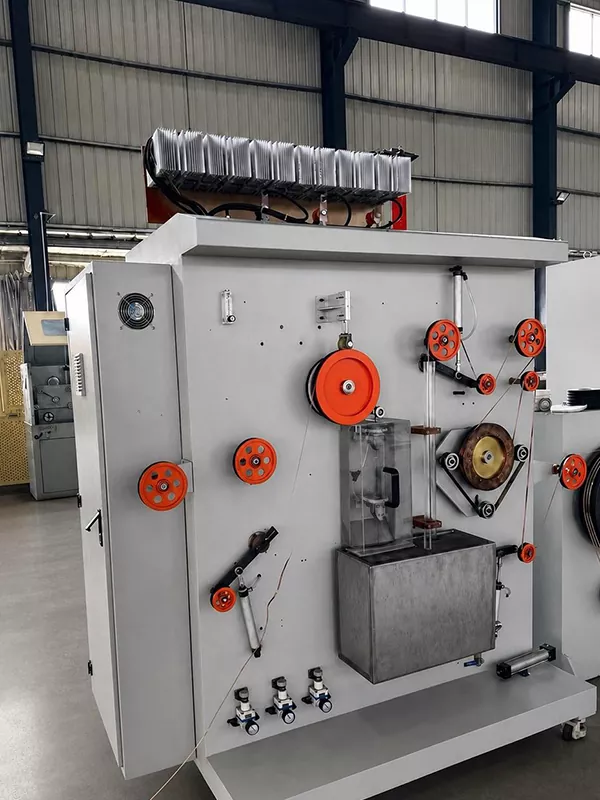

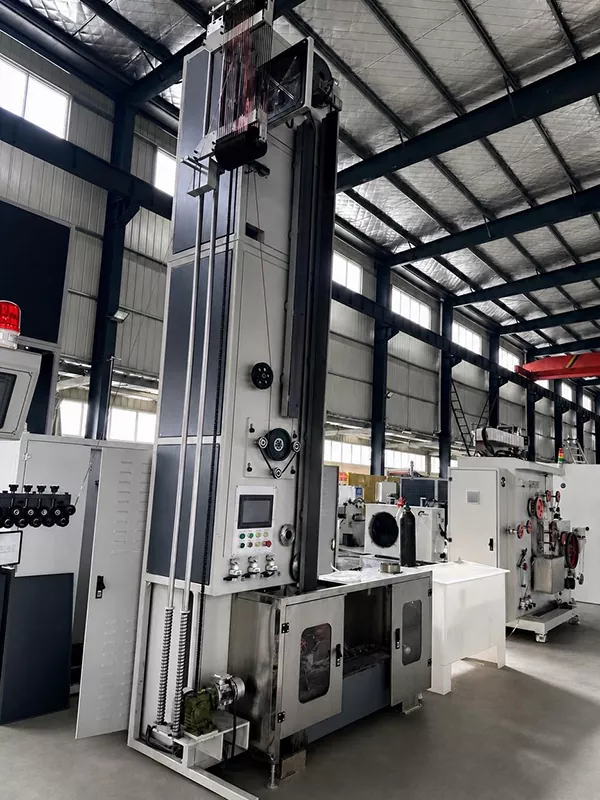

Цагаан тугалга бүрэх

Халуун цагаан тугалганы бүрээсийг ашигладаг. Агаарын хутга нь цагаан тугалганы давхаргын зузааныг хянаж, хөргөх сэнс нь гадаргуугийн чанарыг тогтворжуулахад тусалдаг. Нэг талын цагаан тугалга бүрэх зузаан: 0.01-0.025 мм.

Автомат ороомог солих

Нэмэлт функцууд нь серво дамжих, автомат дамар солих, автомат зүсэх, автомат наалт зэрэг орно.

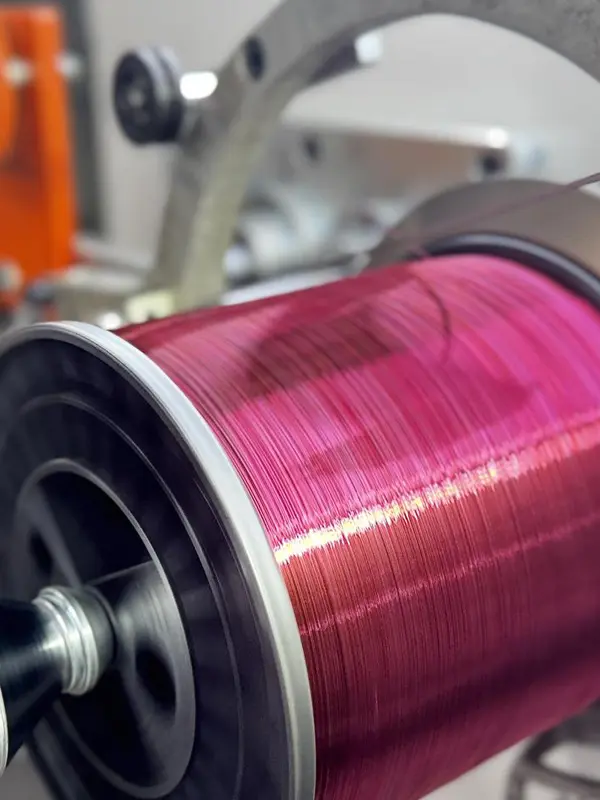

Нарийвчлалтай авах

Дамрын ороомог: 30 кг хүртэл.

Хуушуурын ороомог ороомог: нэмэлтээр 1-2 кг.

R&D ба патент

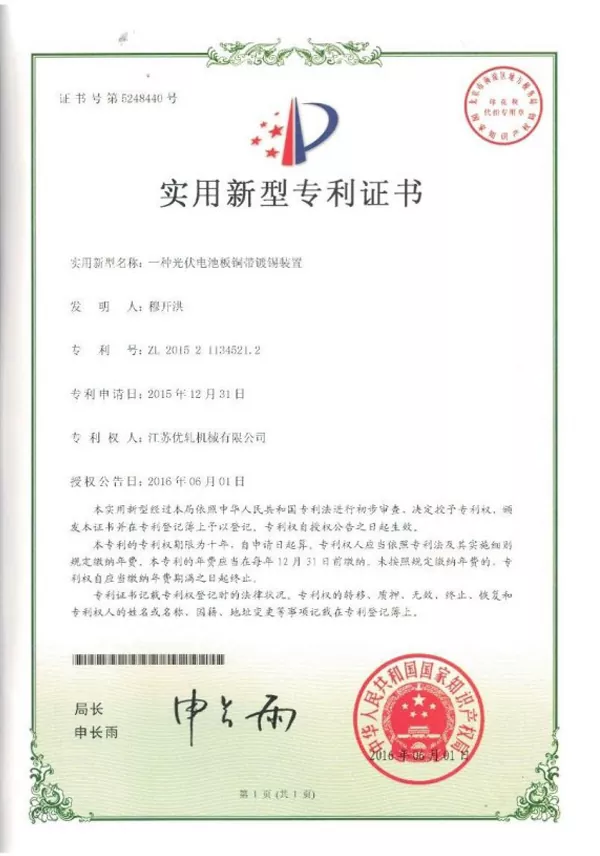

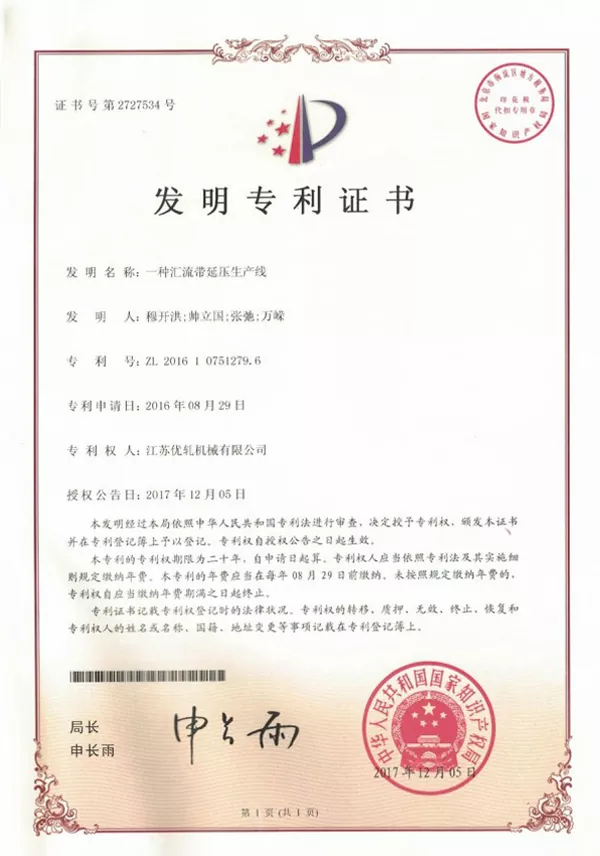

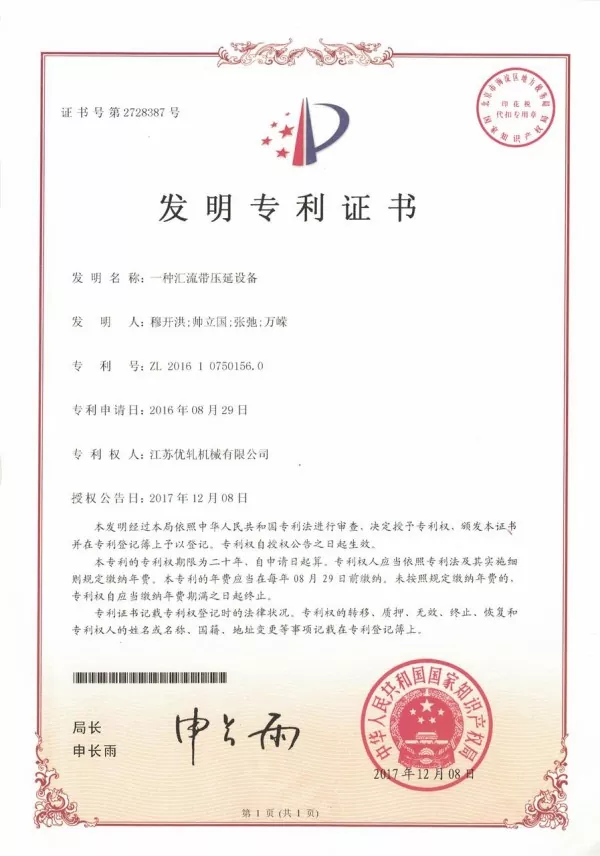

2015 оноос хойш GRM нь PV холболтын тууз болон шинийн туузны үйлдвэрлэлийн тоног төхөөрөмжийг үргэлжлүүлэн хөгжүүлсээр байна. Тус компани нь нарийн өнхрөх, үйлдвэрлэлийн шугамыг нэгтгэх, PV тууз үйлдвэрлэх үйл явцтай холбоотой олон техникийн патентыг авсан.

PV тууз үйлдвэрлэх тоног төхөөрөмжийн GRM патентлагдсан технологи

Гол онцлогууд

Зэс утас оруулахаас эхлээд цагаан тугалга бүрсэн шинийн туузны гаралт хүртэл тасралтгүй үйлдвэрлэл.
Сайжруулсан хэмжээсийн тууштай байдал, бүрэх жигд байдал, ороомгийн чанар.
Хурцадмал байдлыг зохицуулах, автоматаар авах нь үйлдвэрлэлийн тасалдал, гар ажиллагаатай холбоотой асуудлыг багасгахад тусалдаг.
Янз бүрийн PV модулийн материалын шаардлагад зориулж стандарт шинний тууз болон цацруулагч шинийн туузыг хоёуланг нь дэмждэг.
PV тууз үйлдвэрлэгчдэд үйл явцын хяналт, бүтээгдэхүүний тогтвортой байдал, үйлдвэрлэлийн үр ашгийг дээшлүүлэхэд чиглэсэн үйлдвэрлэлийн нэгдсэн шийдлээр хангадаг.

Байнга асуудаг асуултууд

1.Бэлэн бүтээгдэхүүний хэмжээ хэд вэ?

Дууссан өргөн: 3-8 мм.

Дууссан зузаан: 0.2-0.4 мм.

2.Хүлцэл ба механик шинж чанарын хүрээ гэж юу вэ?

Өргөн хүлцэл: ±0.085 мм.

Зузаан хүлцэл: ±0.01 мм.

Суналтын бат бэх: ≥260 МПа.

Гарцын хүч: 90-130 МПа.

3.Цагаан тугалга бүрэх ямар аргыг ашигладаг вэ?

Уг шугам нь хоёр талын ирмэгийг багтаасан туузны эргэн тойронд бүрэн бүрхэгдсэн халуунд дүрсэн цагаан тугалга бүрээсийг ашигладаг.

4.Бүтээгдэхүүний өргөн, зузааныг хэрхэн хэмждэг вэ?

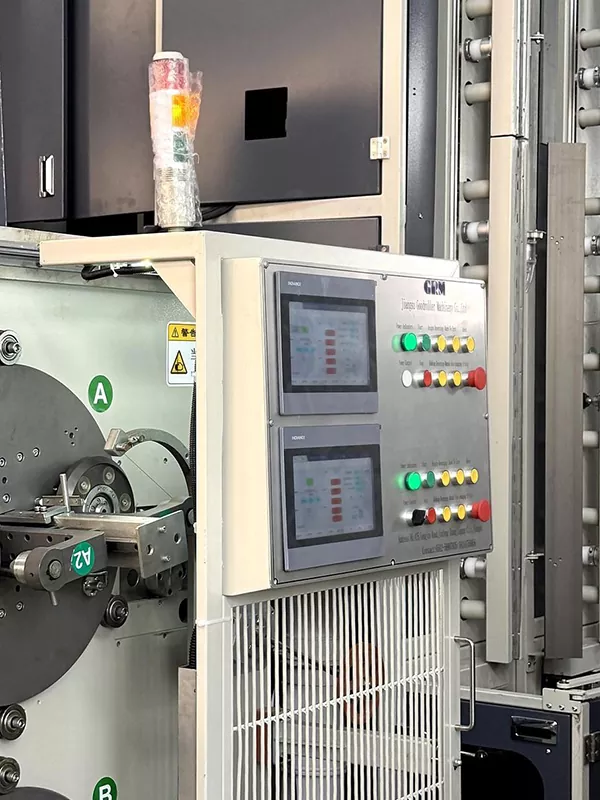

Дөрвөн суурьтай цувих тээрмийн дөрөв дэх стенд нь хоёр лазер хэмжих системээр тоноглогдсон бөгөөд нэг нь өргөн, нөгөө нь зузаан хэмжигдэнэ. Хэмжилтийн өгөгдлийг HMI дээр харуулах боломжтой.

5.Ямар материалыг боловсруулж болох вэ?

PV автобусны тууз үйлдвэрлэх шугам нь ихэвчлэн TU1 хүчилтөрөгчгүй зэс утсанд зориулагдсан. Өөр өөр зэс хайлш, бүтээгдэхүүний хэмжээ, тусгай туузны шаардлагын дагуу тохируулсан тохиргоог хийж болно.
